氣動夾管閥工作原理

氣動夾管閥工作原理

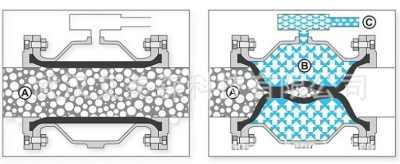

     氣動夾管閥在控制氣體未輸入時，膠套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態。由于管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因流體壓力而變化。當控制氣體進入管套與閥體之間的空腔時，管套在控制氣體壓力下變形截流。

     夾管閥的外殼均呈扁平的橢圓形，工作時壓縮空氣消耗較低，這不僅意味著可以節省能源，而且也確保了氣動夾管閥預定的唇形彎折方向。預定的唇形彎折方向可以保證百分之九十九地關斷介質流，而且，即便有較大的固體顆粒也可以被內襯套包覆，并使其完全關斷。

     當壓縮空氣（壓差為2bar）進入到氣動夾管閥閥體時，特制的有很高回彈力的內襯套被壓縮而產生唇形閉合，在保證介質流 可靠地關斷的同時，也極大限度地提高了內襯套的使用壽命。其工作壓力根據公稱通徑不同而有所變化，范圍為2-6 bar。當壓縮空氣中斷時，特制的內襯套在自身回彈力與介質壓力的雙重作用下迅速擴張，隨之閥門完全打開。

      從氣動夾管閥工作原理可以看出，夾管閥內部介質流通暢、摩擦阻力極小、無泄漏、不發生阻塞以及自身重量輕的特點，特別適合關斷、調節、定量磨損性、腐蝕性和纖維性介質，如顆粒、粉狀材料、丸狀材料、粉塵和含固體的液體等。
